槽式电缆桥架怎么安装!

 发布时间:2019-10-26 21:01     浏览次数:

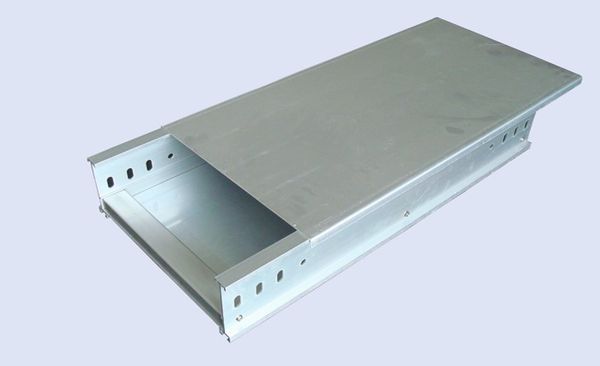

槽式电缆桥架是一种类似于全密封的钢质盒子,不过它不式钢质的盒子哟!它是专门用来电缆线路的铺设,比如:信号电缆、电力电缆、控制电缆等。电缆桥架被人们称它为电缆的好帮手,无时无刻的都在帮我们保护着电缆,不让电缆受到外部原因的损伤,可以确保电缆很好的正常运作。
电缆桥架的作用是能够很好的保护铺设在内的电缆使用安全,电缆桥架类型分为托盘式、梯级式、槽式以及网格式等构造。在建筑物立面电缆桥架可以设立独架,或者可以安装在各种建筑物的管廊悬梁上。虽然槽式电缆桥架在市场上是最普遍的电缆桥架,但是槽式电缆桥架的安装标准还是有很多人不清楚,下面来为大家介绍一下槽式电缆桥架怎么安装。

槽式电缆桥架安装标准:
1. 槽式电缆桥架由室内进去室内的时候,电缆桥架的向外坡度不得小于1%。
2. 电缆桥架和用电设备交叉的时候,它们的最小距离不得小于1mm。
3. 两组电缆桥架安装在水平同一高度的时候,它们的最小距离不得小于1m。
4. 在平面图上画出电缆桥架的走向趋势,还要标注好电缆桥架的起始点、终端点、拐弯点、分节点与升降点的坐标,还要标注好尺寸、标高以及电缆桥架的铺设轴测图,这样可以更好的将材料计算的更加准确。直线段:标明全长、电缆桥架的层数、标高、规格以及型号。拐外电和分节点:标明怪我所需要的接板规格以及型号。升降点:标明标高的变化,还可以用局部放大图或者截面剖图。
5. 电缆桥架的支撑点,比如托臂、立柱或者是构建的家具、安装方式、规格型号、标高都可统一在图纸上列表注明,也可以分段标明出截面剖面图或者局部放大图。
6. 一般情况来说,大批的电缆线路引下可以用垂直弯接板和垂直引上架,个别的电缆引下可以用导板或者引管,标明引下的方式就行。
7. 电缆桥架应用要高出地面2m以上,电缆桥架的上盖部分距离建筑物顶部的距离不要小于0.4m,电缆桥架的宽度不要小于0.1m,内部铺设的电缆横截面不要超过电缆桥架的55%左右。
8. 电缆桥梁里面的电缆线路垂直铺设的时候,在电缆的上部距离1.6m的地方应该要固定电缆桥架的抗震支架,水平铺设的时候电缆的首尾以及拐弯点距离3-6m的地方进行固定。
9. 在吊顶里面安装时,槽盖打开面应该要留有90cm的垂直净空,
10. 铺设在电缆桥架内部的电缆需要捆绑结实,内部的电缆要捋顺铺平,尽量不要弯曲交叉。电缆不要满出电缆桥架,在电缆进出电缆桥架的位置应该要捆绑固定住。
11. 电缆桥架水平铺设的时候,支撑距离应保持在1-2.5m左右,垂直铺设的时候在建筑物上的固定距离不要小于2.5m左右。

槽式电缆桥架安装时需要依照上面的标准来进行才能最大的发挥槽式电缆桥架的功能,安全性也会得到保障。以上便是对槽式电缆桥架怎么安装的介绍,希望看完后能为大家提供帮助。
