电缆桥架托臂的用途及安装方法!

 发布时间:2019-10-05 13:00:56     浏览次数:

首先你想要了解一个产品的性能和特点,你必须要去了解这个产品的用途和作用,电缆桥架托臂是桥架的支撑构件,固定于依附物,如:墙体、钢柱等。托臂支架是支撑电缆桥架和电缆的主要部件,它由立柱、立柱底座、托臂等组成。


电缆桥架托臂的用途:

我厂生产的托臂支架是根据美国、法国、俄罗斯的同类产品设计而成;它具有结构简单、重量轻、成本低、强度大、造型美等优点,可满足不同环境条件(工艺管道架上、楼板下、墙壁上、电缆沟内)安装成不同形式(悬吊式、直立式、侧壁式、单边、多边和多层)等的需要。
电缆桥架如需多层重载荷吊装时,要尽量采取双边敷设、避免偏载过大。托臂支架部分其表面处理有电镀锌、热度锌、喷漆、喷塑四种。桥架托臂,有与两根吊杆吊装的横梁式托臂,与各式电缆桥架配合使用托臂来分:有与槽式电缆桥架配合使用的上面无孔的简装式托臂,其侧面有挡板使槽式桥架与各式电缆桥架配合使用托臂来分:有与槽式电缆桥架配合使用的上面无孔的简装式托臂,其侧面有挡板使槽式桥架。

电缆桥架托臂的安装:

按使用方法及安装方式来分:有与立柱配套使用的托臂,有直接沿墙壁安装的。
1、收到电缆桥架、立柱、托臂后应先检亘货物是否光洁平整,是否有毛刺,否则极易造坏刮伤
2、电缆的危险。
2、 安装前进行现场测量检查,以确定电缆柄架的安装位置和走向,要注意与其他线管、构架的避
让,避免相碰。
3、 电缆桥架立柱间距符合设计和规范要求,在转弯处、立上、立下处适当增加立柱,以增加桥架承载力。立柱安装应垂直,倨差小于2‰。
4、 电缆桥架托臂安装应一致,在同一平面上的高低偏差不大于±5mm,并与立拄垂直,不得有左
右倾斜或上翘下埸现象。
5、 电线轿架与托臂连接紧固,中心线左右偏差不大于±10mm ,高低偏差不大于±5mm。
6、 电线轿架的延续接缝一般应在立柱间的1/4处,避免在1/2处做头,连接螺帽应放在桁架外侧,
连接板的尺寸应与桥架配套。
7、 电线桥架接头间隙不大于12mm ,在沉降缝、伸缩缝处桥架应断开,断缝在15?20mm之间。
8、 托臂在工字钢、角钢立拄上安装用M10*50缧桂连接固走。
9、 托臂长度B甶设计确走。
10、施工时佩戴安全帽是必须的。
11、 检查身上防滑绳是否稳固,使用高凳或者梯子时禁止两个人同时在上面操作。
12、施工如需要生火时,准备消防器材,并要获取现场用火证明,清理周围易燃物品,派专人看火,如有火焰蔓延及时采用相应措施
13、运输桥架安装时,注意安全和尽量防止桥架防火涂料及镀锌层脱落

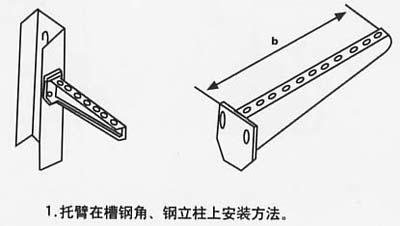

14、各种桥架托臂安装图示如下:
