电缆桥架弯头的制做方法

 发布时间:2020-03-28 18:42     浏览次数:

电缆桥架的各种配件弯头一般都是在厂家生产好的,我们在现场制作的弯头不美观,也不方便,还特别浪费安装的时间,所以都是用户提供规格型号给厂家,让他们直接定制好,然后在和电缆桥架一起运送到工地直接安装。


电缆桥架安装需要哪些弯头?

在电缆桥架安装的过程中有需要上下转弯、水平转弯、还有之转弯这三种情况的。那么这三种弯头一般在什么情况需要使用呢?比如说:在电缆桥架安装到墙角需要水平方向变换方向时,这种情况我们可以采用水平弯头来进行转向。还有在需要绕过支柱或者是立柱是,我们可以采用之弯头进行转向。所以在电缆桥架安装时这些配件弯头是必不可少。

电缆桥架弯头的制作方法及步骤

电缆桥架弯头可以分为单层与多层两种类型。两种弯头的制作方法各有不同。

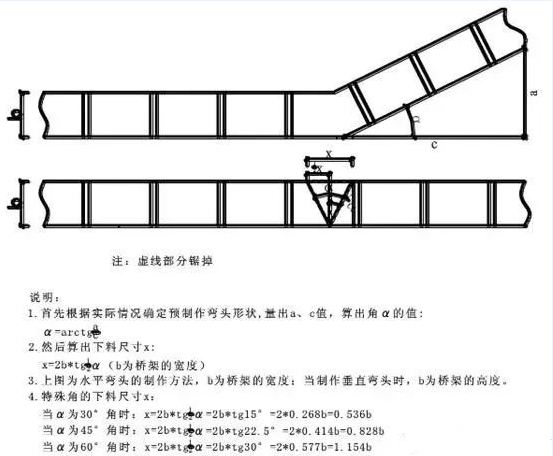

1. 单层弯头的制作方法:



2. 多层弯头的制作方法:





制作方法及步骤:

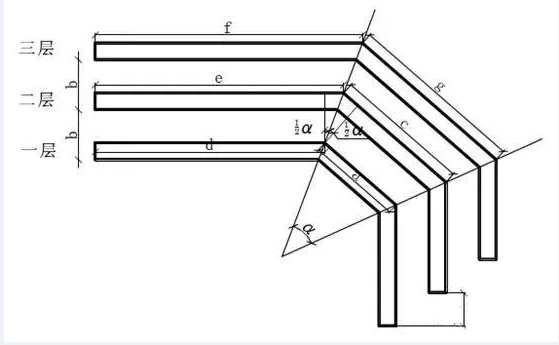

本图的角α值同“一”中角α值;本图的b值与“一”中的b值不同,为层间距值。
1、制作第一层弯头:
第一层两个弯头的做法同“一”中弯头的做法,两个弯头间距a值由现场确定,但需满足电缆弯曲半径的要求。
2、制作第二层弯头:
(1)计算第二层桥架第一个弯头的定位尺寸e:首先量出第一层桥架定位尺寸d值,则e=d+btg1/2α
式中:b为层间距,角α值同“一”中角α值
(2)依照“一”的方法制作第二层弯头的第1个切口α;
(3)计算两个弯头间距c值:
c=2btg1/2α
式中:b为层间距,a为第一层桥架两个弯头的间距
(4)依照“一”的方法制作第二层弯头的第2个切口α;
(5)计算补偿尺寸h:h=2 btg1/2α
3、制作第三层弯头:
制作方法同第二层弯头f=e+btg1/2α,g=2btg1/2α+c注:多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
三、多层“之”形弯头的作法:
与“二”类似,只是a、c、g值相等,所切的两个α角在桥架的两边。
