电缆桥架类型及弯通配件类型

 发布时间:2019-12-13 21:42     浏览次数:

电缆桥架介绍:

电缆桥架主要分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件组成。既可以独立架设,也可以敷设在建筑物和管廊支架上,在地下停车场、工厂厂房等许多外露电线需要被保护的供电环境都会见到电缆桥架的应用。


电缆桥架类型:

1. 槽式电缆桥架:槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
2. 梯式电缆桥架:梯式桥架简称 “ 梯式电缆桥架 ” 它外型独特像梯子形状,中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好,一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。
3. 托盘式电缆桥架:托盘式桥架是半密封型,它跟镀锌槽式桥架的样子非常相似,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装,也适用于控制电缆的敷设。
4. 大跨距电缆桥架:当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。
5. 组合式电缆桥架组合式电缆桥架是一种新型桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点。

下面给大家看看各种类型的电缆桥架图片,下列图片样式仅供参考:

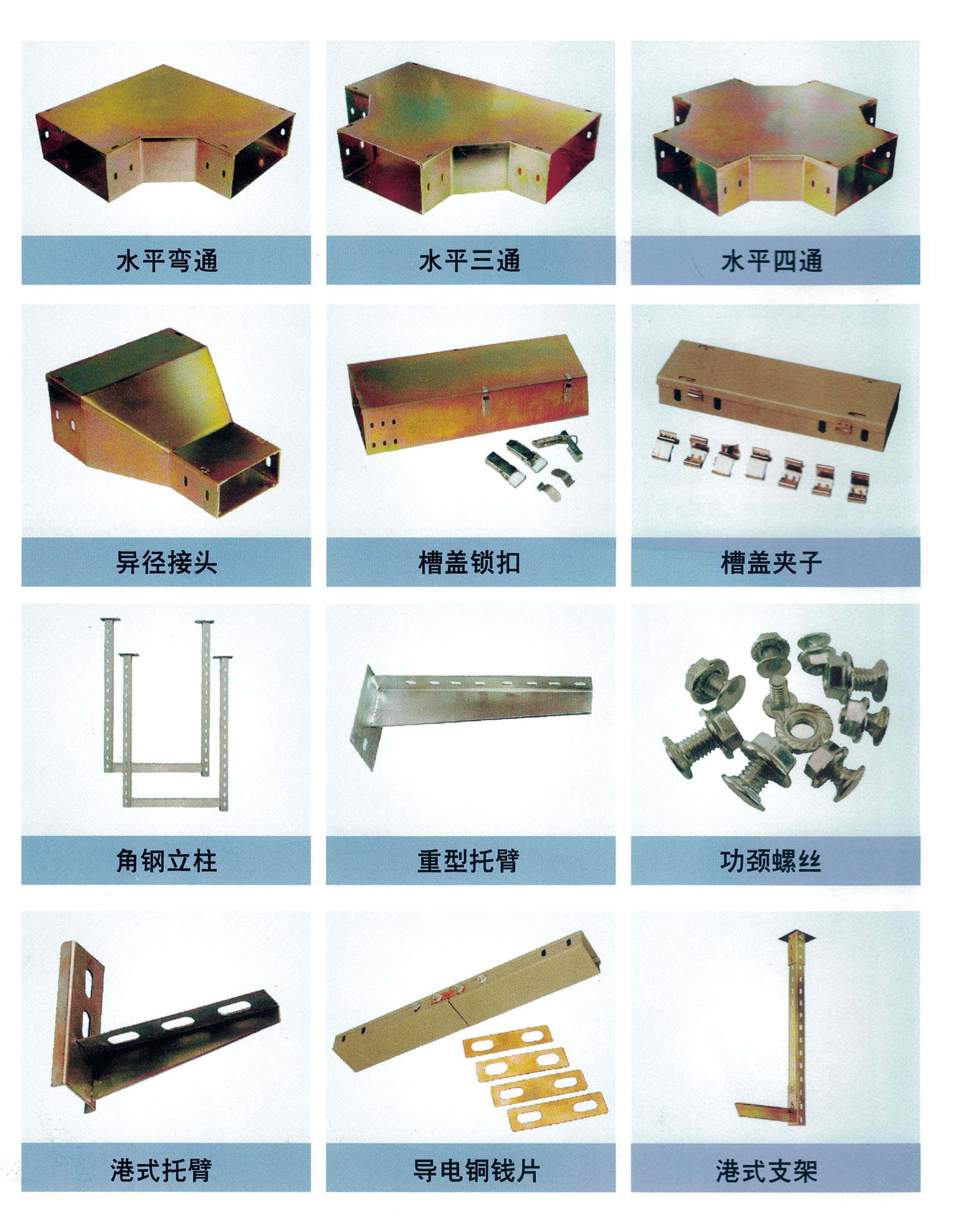

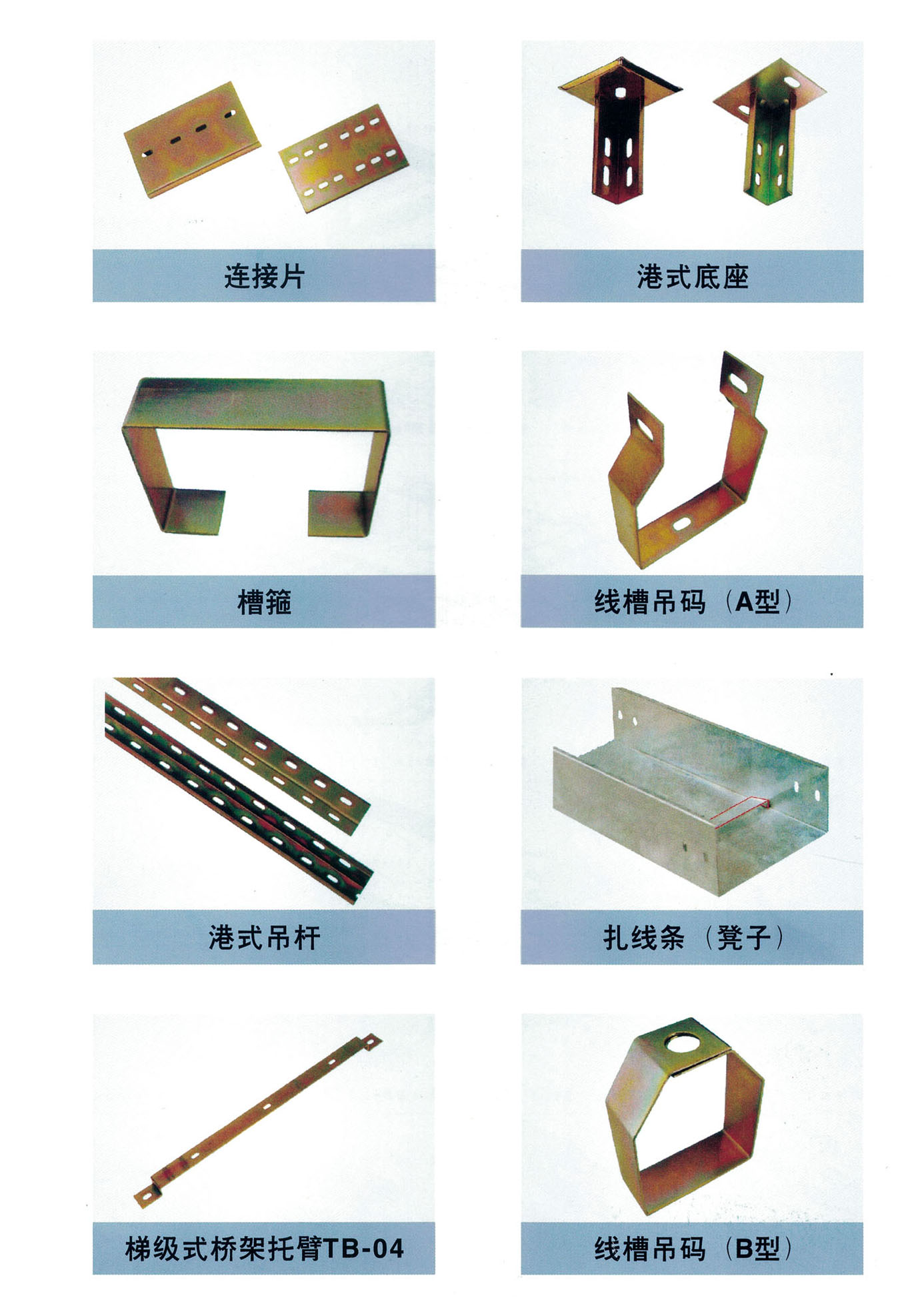

电缆桥架弯通以及部分配件:

电缆桥架的弯通以及配件也是电缆桥架安装的重要一部分,没有这些配件电缆桥架也不能进行顺利的安装。比如说桥架弯通就能很好的帮助电缆桥架进行上下左右的方向转变,确保电缆桥架能顺利的进行安装。下面就给大家看看各种弯通以及配件的类型图片,下列图片样式仅供参考:
